¿Cuál es el acabado superficial RA y RMS en el mecanizado de herramientas de moldeo por inyección?
Dejar un mensaje
¿Cuál es el acabado superficial RA y RMS en el progreso de mecanizado de las herramientas de moldeo por inyección?
RMS y Ra se basan en diferentes métodos para calcular la rugosidad. Ambos se realizan con un perfilómetro, pero el perfilómetro calcula la rugosidad de manera diferente para Ra y RMS.
Ra es el promedio aritmético de las alturas de las superficies medidas a lo largo de una superficie. Simplemente promedie la altura a través de los picos y valles microscópicos.
Ra y RMS son representaciones de la rugosidad de la superficie, pero cada una se calcula de manera diferente.
Ra se calcula como el promedio de rugosidad de los picos y valles microscópicos medidos en una superficie.
RMS se calcula como la raíz cuadrática media de los picos y valles microscópicos medidos en una superficie. Cada valor usa las mismas medidas de altura individuales de los picos y valles de las superficies, pero usa las medidas en una fórmula diferente.
Un solo pico grande o falla dentro de la textura de la superficie microscópica afectará (aumentará) el valor RMS más que el valor Ra, razón por la cual Ra se usa más comúnmente hoy en día como medida.

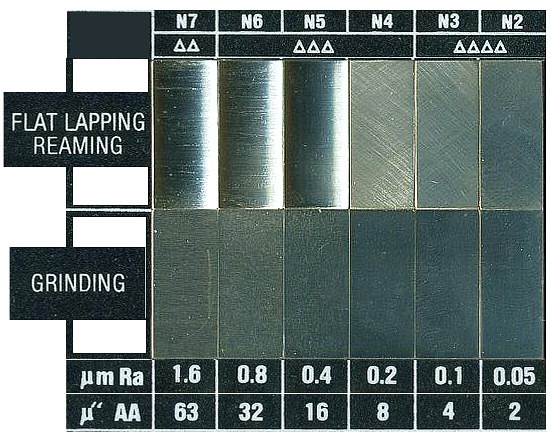

Tabla de acabado superficial de mecanizado: Ra vs RMS
La siguiente es la tabla de conversiones de unidades Ra (um), Ra (micropulgada), Rz (um), RMS.
| EE. UU. Ra (um) | EE. UU. Ra (micropulgada) | EE. UU. RMS (micropulgadas) | Método de acabado de mecanizado |
| 50 | 2000 | 2200 | El mecanizado más basto o buenas superficies de fundición rugosas. |
| 25 | 1000 | 1100 | Las marcas de mecanizado son muy obvias. Torneado, planificación, fresado y taladrado en bruto. |
| 12.5 | 500 | 550 | Las marcas de mecanizado son evidentes. Torneado, planificación, fresado y taladrado normales. |
| 8 | 320 | 352 | Las marcas de mecanizado son visibles. Torneado normal, mandrinado, planificación, fresado y taladrado. |
| 6.3 | 250 | 275 | |
| 5 | 200 | 220 | Las marcas de mecanizado no son evidentes, pero sí visibles. Torneado, mandrinado, planificación, fresado y taladrado normales. |
| 4 | 160 | 176 | |
| 3.2 | 125 | 137.5 | |
| 2.5 | 100 | 110 | Las marcas de mecanizado son borrosas, pero directamente obvias. Control del torneado, mandrinado, planificación, taladrado y rectificado. |
| 2 | 80 | 88 | |
| 1.6 | 63 | 69.3 | |
| 1.25 | 50 | 55 | Las marcas de mecanizado son borrosas directas, pero aún visibles, torneado controlado, mandrinado, planificación, taladrado y rectificado. |
| 1 | 40 | 44 | |
| 0.8 | 32 | 35.2 | |
| 0.63 | 25 | 27.5 | Las marcas de mecanizado son desenfoque directo. Escariado, rectificado, mandrinado y laminado. |
| 0.5 | 20 | 22 | |
| 0.4 | 16 | 17.6 | |
| 0.2 | 12.5 | 13.75 | Las marcas de mecanizado son directamente invisibles, rectificadas y supermecanizadas. |
| 10 | 11 | ||
| 8 | 8.8 | ||
| 0.1 | 4 | 4.4 | La superficie es de brillo oscuro, súper mecanizado. |
